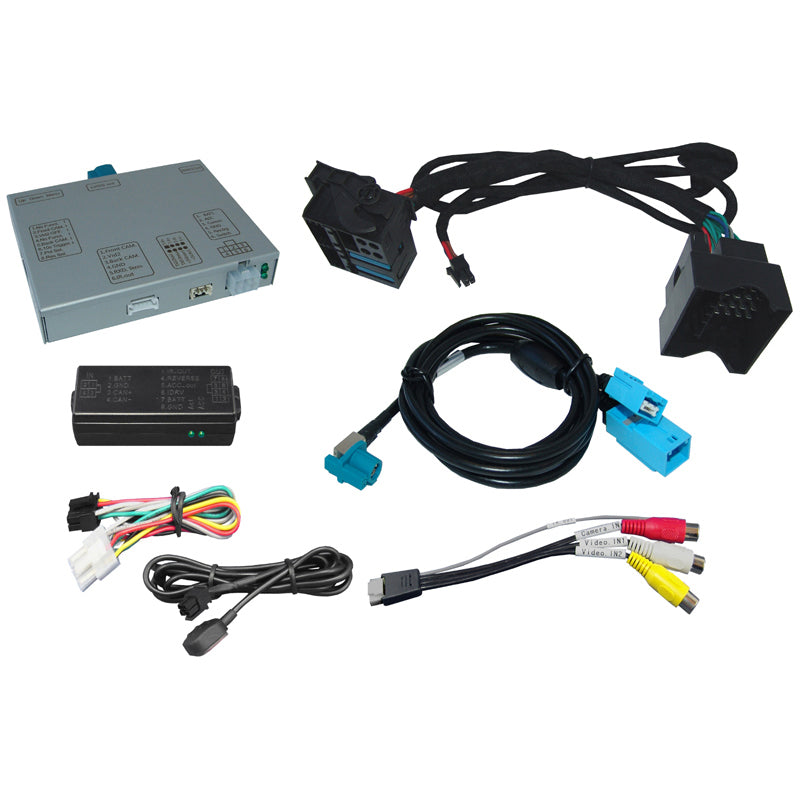

Volvo Sensus Connect Backkamera Interface RL2-SC14

Video-interface för Volvo Sensus Connect (modellår 2014) gör det möjligt att ansluta backkamera samt upp till två externa videokällor (t.ex. DVD-spelare eller DVB-T-mottagare) till bilens original­infotainmentsystem.

Systemet växlar automatiskt till backkamerabild när backväxeln läggs i och erbjuder även Picture-in-Picture (PIP), där eftermonterad backkamerabild kombineras med bilens originalgrafik för parkeringssensorer.
Video-in-motion stöds för anslutna externa videokällor.

Observera att gränssnittet endast hanterar video – ljudanslutning sker separat.

Produktfunktioner

Video-interface för fabriksmonterade infotainmentsystem
1 × CVBS videoingång för backkamera
2 × CVBS videoingångar för externa videokällor (DVD, DVB-T m.m.)
Automatisk växling till backkamera vid iläggning av backväxel
Picture-in-Picture (PIP) med backkamera och original parkeringssensor-grafik
Video-in-motion (endast för anslutna externa videokällor)
Stöd för både PAL och NTSC

Kompatibilitet

Volvo modellår 2014 →
Utrustade med 7” Sensus Connect-skärm
Med Internet-knapp

Begränsningar

Endast video
Ljudsignaler integreras inte via detta interface. För ljud krävs antingen bilens original AUX-ingång (om tillgänglig) eller en FM-modulator. Vid anslutning av flera ljudkällor krävs extra växlingselektronik.

Original backkamera
Automatisk återgång från extern video till original backkamera sker endast så länge backväxeln är ilagd. För fördröjd återgång krävs extra elektronik.

Tekniska specifikationer

Spänningsområde (BATT/ACC): 7 V – 25 V
Viloström: 3,0 mA
Strömförbrukning: 190 mA
Videoingång: 0,7 V – 1 V
Videoformat: PAL / NTSC
Temperaturområde: −40 °C till +85 °C
Mått video-box: 113 × 22 × 104 mm (B × H × D)
Mått CAN-box: 73 × 22 × 30 mm (B × H × D)
